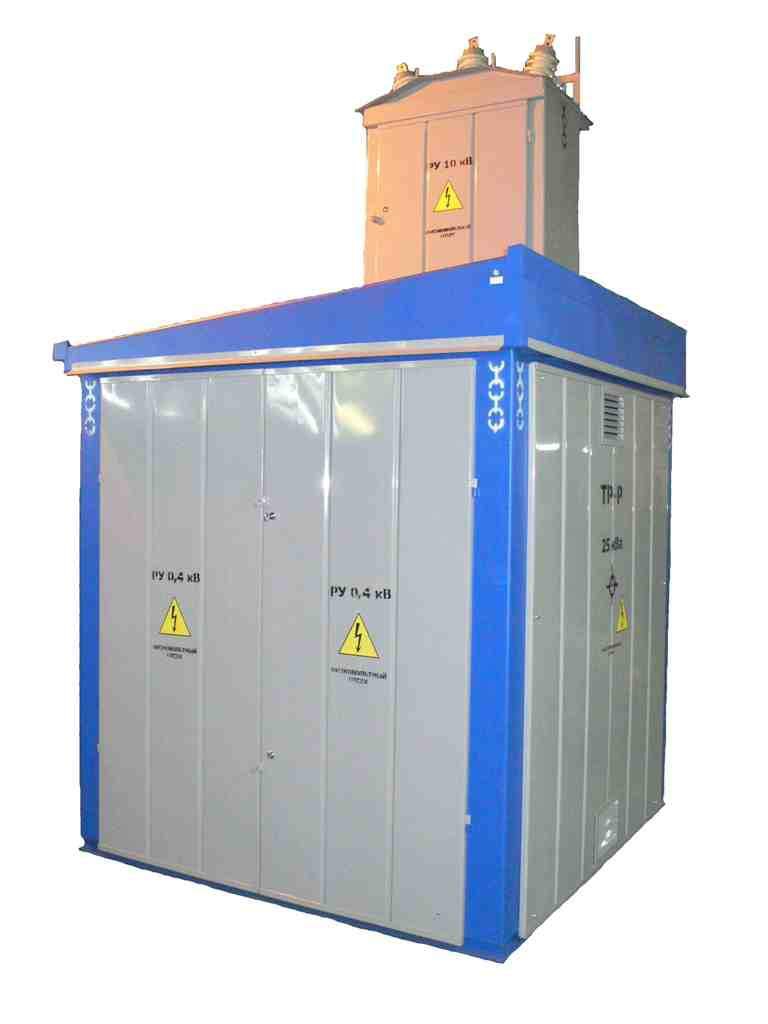

КТП или комплектной трансформаторной подстанцией называют электроустановку для преобразования электроэнергии и дальнейшего ее распределения в сети. Комплектной она называется из-за того, что КТП поставляется потребителю в полностью готовом к использованию виде.

Подстанция КТП состоит из следующих частей:

• понижающий силовой трехфазный трансформатор (в некоторых исполнениях – два трансформатора;
• корпус, в котором собрано все оборудование КТП;
• устройства распределительные низкого и высокого напряжения (РУНН и РУВН).

Виды и описание выпускаемых КТП приведены ниже:

• подстанции наружной установки однотрансформаторные КТПН применяются для питания потребителей 3-й категории надежности по электроснабжению (допускаются перерывы в электроснабжении, не превышающие 1 суток). КТПН имеют высокое напряжение 6-35 кВ, низкое – 0,4 кВ и диапазон мощностей от 10 до 2500 кВА;
• подстанции для наружной установки двухтрансформаторные 2КТПН отличаются от предыдущей серии наличием двух одинаковых трансформаторов, что позволяет использовать 2КТПН для питания электроприемников 2-й и 1-й категорий надежности (не допускаются перерывы в электроснабжении). Мощность трансформаторов подбирается с тем расчетом, чтобы при отказе одного из трансформаторов была возможность перераспределения нагрузок на оставшийся;
• утепленные подстанции КТПУ и 2КТПУ имеют те же характеристики, что и КТПН, 2КТПН. Главное отличие состоит в использовании при изготовлении корпуса специального утеплителя типа «сэндвич». Применяют такие подстанции в условиях низких температур: от –60 до +40°С;
• подстанции мачтовые КТПМ выпускают на мощность трансформатора 25-250 кВА , напряжением 6-35 кВ и применяют для питания объектов сельского хозяйства, отдельно стоящих небольших поселков или нефтяных скважин с 3-й категорией надежности электроснабжения;
• подстанции столбовые КТПС отличаются от мачтовых тем, что все их оборудование не собрано в одном корпусе, а расположено на опоре из железобетона на специальных усиленных металлоконструкциях. Мощность таких подстанций колеблется от 10 до 250 кВА, напряжение – 6-35/0,4 кВ. Предназначаются КТПС для питания коттеджных поселков, небольших объектов сельского хозяйства, дачных кооперативов в районах с умеренным климатом;
• подстанции КТПВ устанавливаются внутри специальных помещений или цехов с возможностью безопасной работы вблизи подстанции. Комплектуются 1-м или 2-мя силовыми трансформаторами мощностью от 25 до 2500 кВА. Конструкция и комплектация каждой КТПВ оговаривается с заказчиком в опросном листе.

Подстанция КТП от компании ООО «Уралтрансэнерго» каждого вида по желанию заказчика комплектуется приборами для измерения и учета параметров сети.
