Для обеспечения устойчивого положения опоры линии электропередачи следует уделять пристальное внимание фундаменту сооружения. Одним из наиболее оптимальных видов оснований при этом являются свайные фундаменты опор ЛЭП от компании ОКБ Платин. Такие конструкции позволяют выполнить качественный монтаж опоры, и обеспечивает наиболее устойчивое ее положение. Они были разработаны специально для подобных объектов и могут использоваться для опор разных модификаций.
Особенности винтовых свай
Данный вид фундамента может применяться следующим образом:
- для монтажа башенной опоры анкерно-углового типа, как правило, используется от 1 до 6 свай. Число свай в каждом конкретном случае рассчитывается в индивидуальном порядке;
- для установки многогранных конструкций, напряжение на которых не превышает 110 кВ, используют основу, включающую в себя 2 сваи;
- для оттяжек опор применяют фундамент с 1-4 сваями. Такой подход позволяет выполнить монтаж конструкции наиболее оптимально.

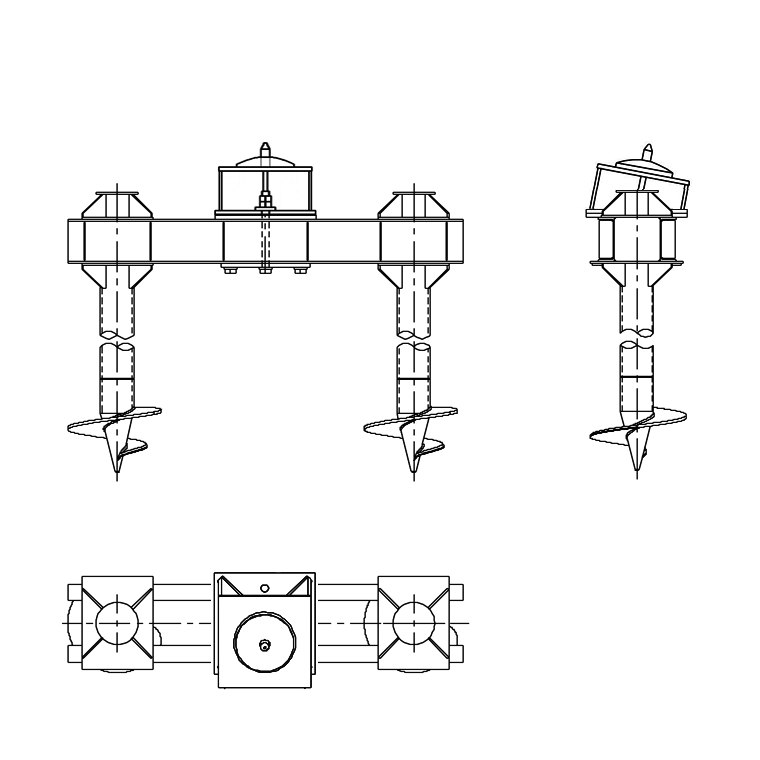

Каждый подобный фундамент включает в себя составные:
- сваи. Могут иметь широкие, или узкие лопасти, их наконечник выполняется литым, или сварным способом. Стоит отметить, что узкие лопасти предназначены для эксплуатации в мерзлотных типах грунтов. Широкие же лопасти – в обычных, которые промерзают только в холодное время года;
- детали крепежа, опорные элементы. Изготавливаются из особо прочных материалов, позволяющих выдерживать длительное время большие нагрузки;
- ростверк, представляющий собой балки, которые устанавливаются внизу, наверху и на среднем уровне. Если фундамент состоит из нескольких свай, в общую систему они объединяются именно с помощью этих балок. При этом балки верхнего уровня, непосредственно контактирующие с опорой, имеют специальные элементы для монтажа оттяжек и других деталей ЛЭП;
- столики, устанавливаемые внизу и вверху.
Преимущества фундамента на винтовых сваях
Данный вид основания хорошо зарекомендовал себя при возведении ЛЭП разных типов на разных видах грунта. Стоит отметить, что детали фундамента производятся из высококачественных марок стали, а для предотвращения коррозии обрабатываются специальными составами. Вместе с тем, часть деталей фундамента, в связи с особенностями монтажа, подвергается обработке уже после установки.
Фундамент для ЛЭП на винтовых сваях является самым оптимальным решением, так как позволяет произвести качественную установку опоры за короткое время.
